Allplan FAQ - Prazni uzorak
Program:
Allplan
Pitanje:
Kako izraditi prazni uzorak?
Rješenje:

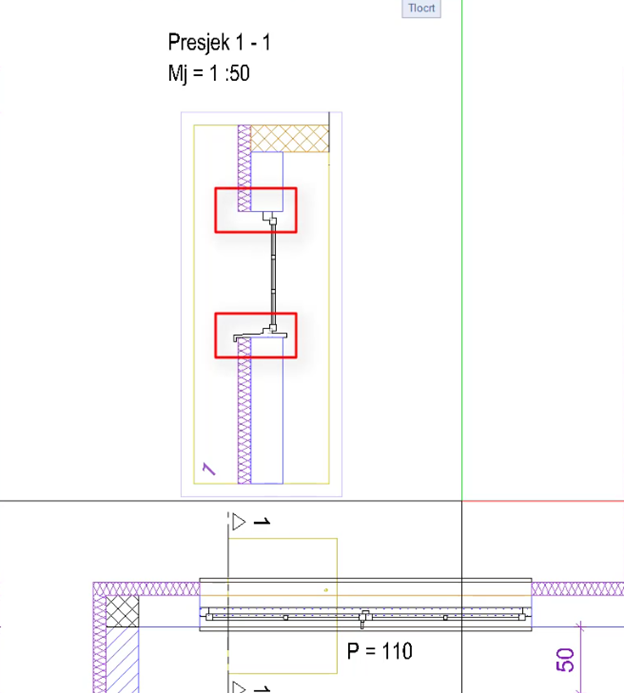

Ukoliko imate zid koji nema nikakvu šrafuru a izradili ste presjek na mjestu gdje imate prozore, nećete dobiti reške gdje se stolarija spaja sa zidom. Jedno od rješenja je kreiranje praznog uzorka i dodjeljivanje istog zidu.
Korak 1:

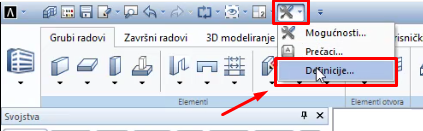

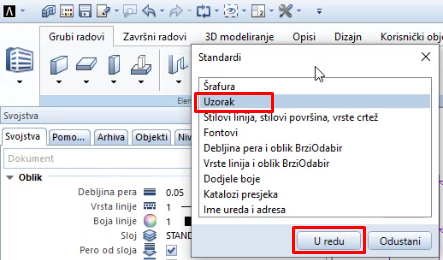

Otvorite Definicije i odaberite naredbu za uzorak. S tom naredbom možete promijeniti postojeće uzorke ili izraditi vlastite.
Korak 2:

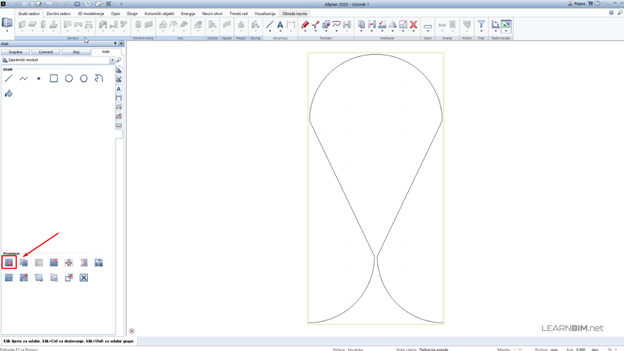

Kliknite na ikonu za Izbor uzorka.
Odaberite broj uzorka 10
(jer je već prazan i nije potrebno ništa brisati).

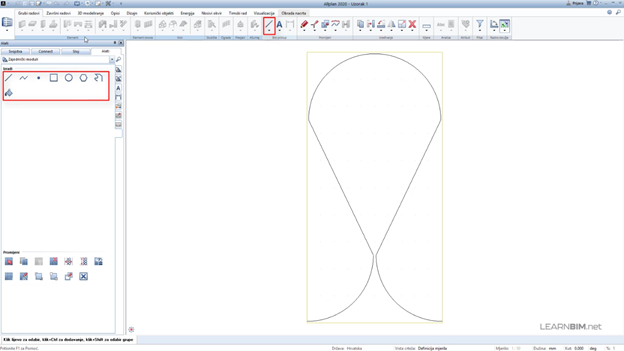

* Za izradu vlastitog uzorka dostupne su sve 2D naredbe
za skiciranje.
Korak 3:

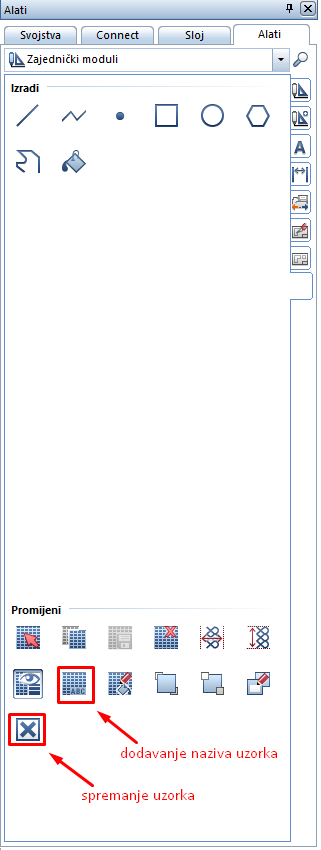

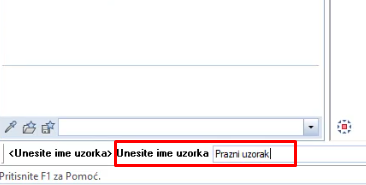

U komadnoj liniji, dodajte naziv uzorka „Prazni uzorak“ i spremite ga.
Korak 4:

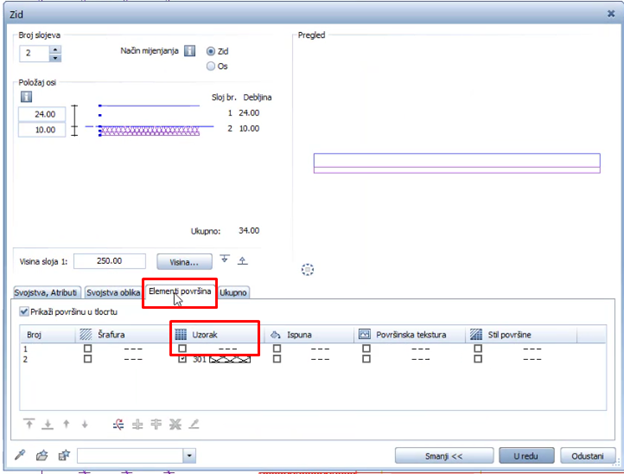

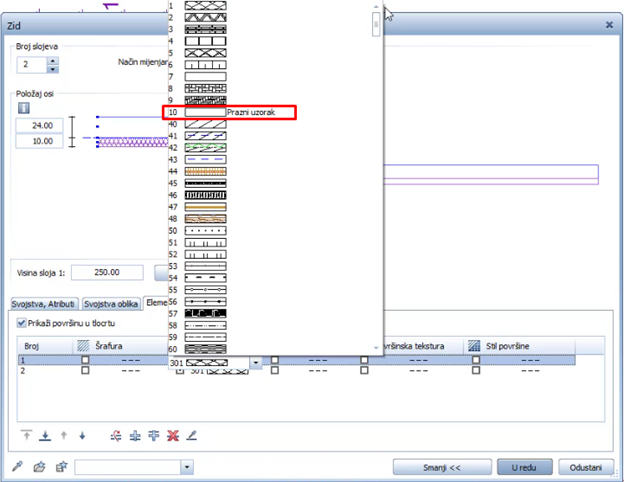

Duplim lijevim klikom ulazite u svojstva zida. Odaberite karticu Elementi površina i promijenite uzorak na broj 10.

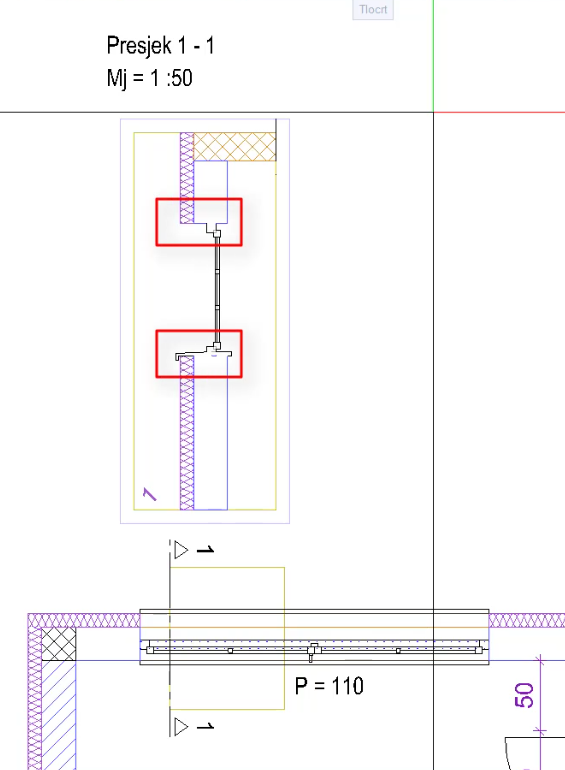

Zid sada izgleda kao da nema zadani element površine a reške spoja zida i stolarije su prikazane.
Ukoliko Vam je potrebno više informacija pogledajte video na našem YouTube kanalu: https://www.youtube.com/watch?v=bwLSM7dbFtQ
