Program:

Allplan Konstrukterstvo

Pitanje:

Kako modelirati kosu ploču i postaviti armaturne mreže u istu?


Rješenje:

1. Kako bi modelirali kosu ploču, potrebano je dobiti ravninu sa željenim nagibom. To možemo dobiti sa naredbom 3D površinu na referentnu površinu (3D plohu smo prethodno postavili na modelu).

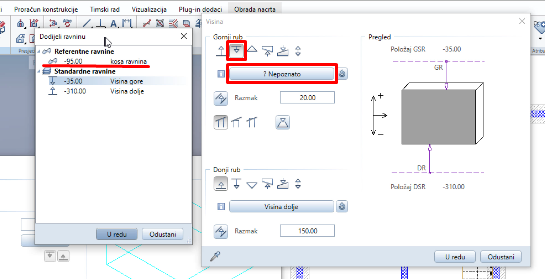

2. Prilikom crtanja arhitektonske ploče u postavkama visine podesimo vezanje za novokreiranu kosu ravninu. Nakon toga ploča se prilagođava novoj ravnini.

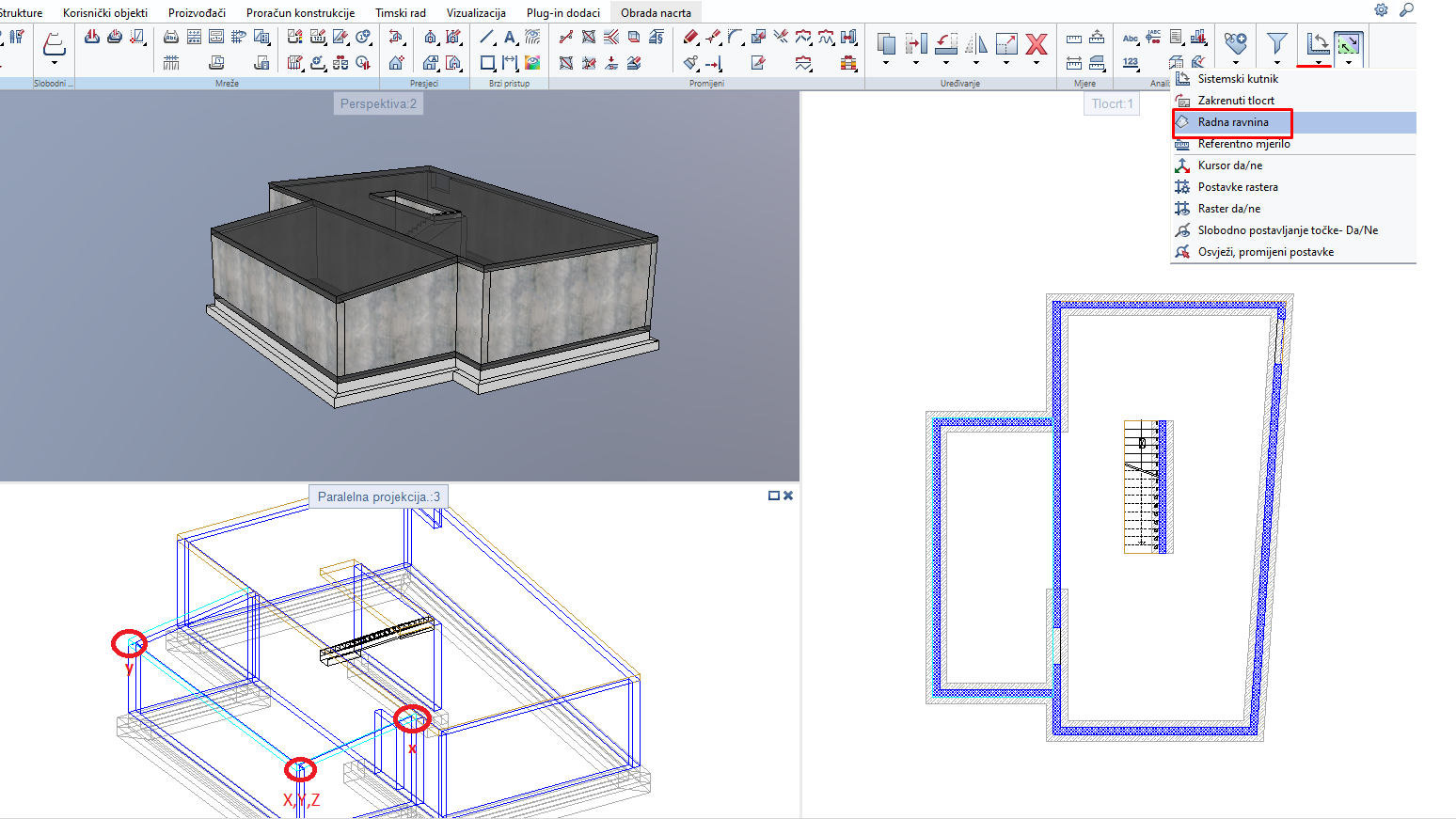

3. Kako bi dobili korektne presjeke za kosu ploču u koje ćemo crtati armaturne mreže potrebno je zakrenuti radnu ravninu. Nakon odabira naredbe Radna ravnina u žičanom prikazu modela moramo označiti točku za koju želimo da  bude novo ishodište. Zatim moramo označiti točke za X i Y smjer.


4. Kreiramo 1 horizontalni i 1 vertikalni presjke kroz kosu ploču. Prilikom kreiranja horizontalnog presjeka bitno je odabrati napredan način unosa, te proizvoljnu mogućnost unosa presjeka.

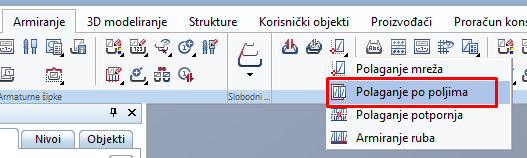

5.  Nastavljamo sa standardnim načinom crtanja armature po poljima. Odabiremo naredbu Polaganje po poljima, definiramo polje u horizontalnom presjeku, te u vertikalnom presjeku odredimo visinu i zonu polaganja armature.

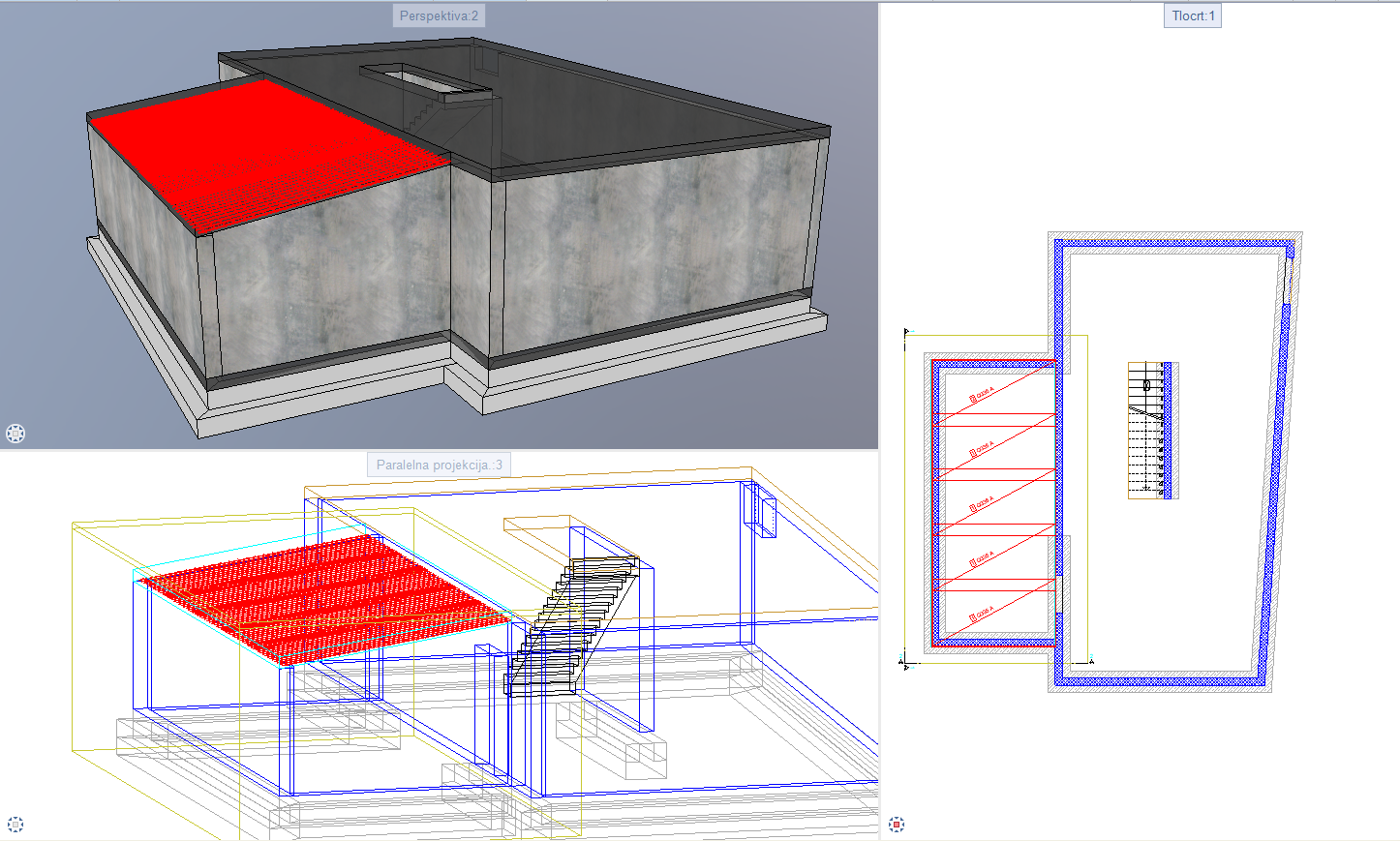

6. Rezultat je polaganje mreža u nagibu kose ploče.


Video opisanog procesa možete pogledati na linku.
