1. korak:

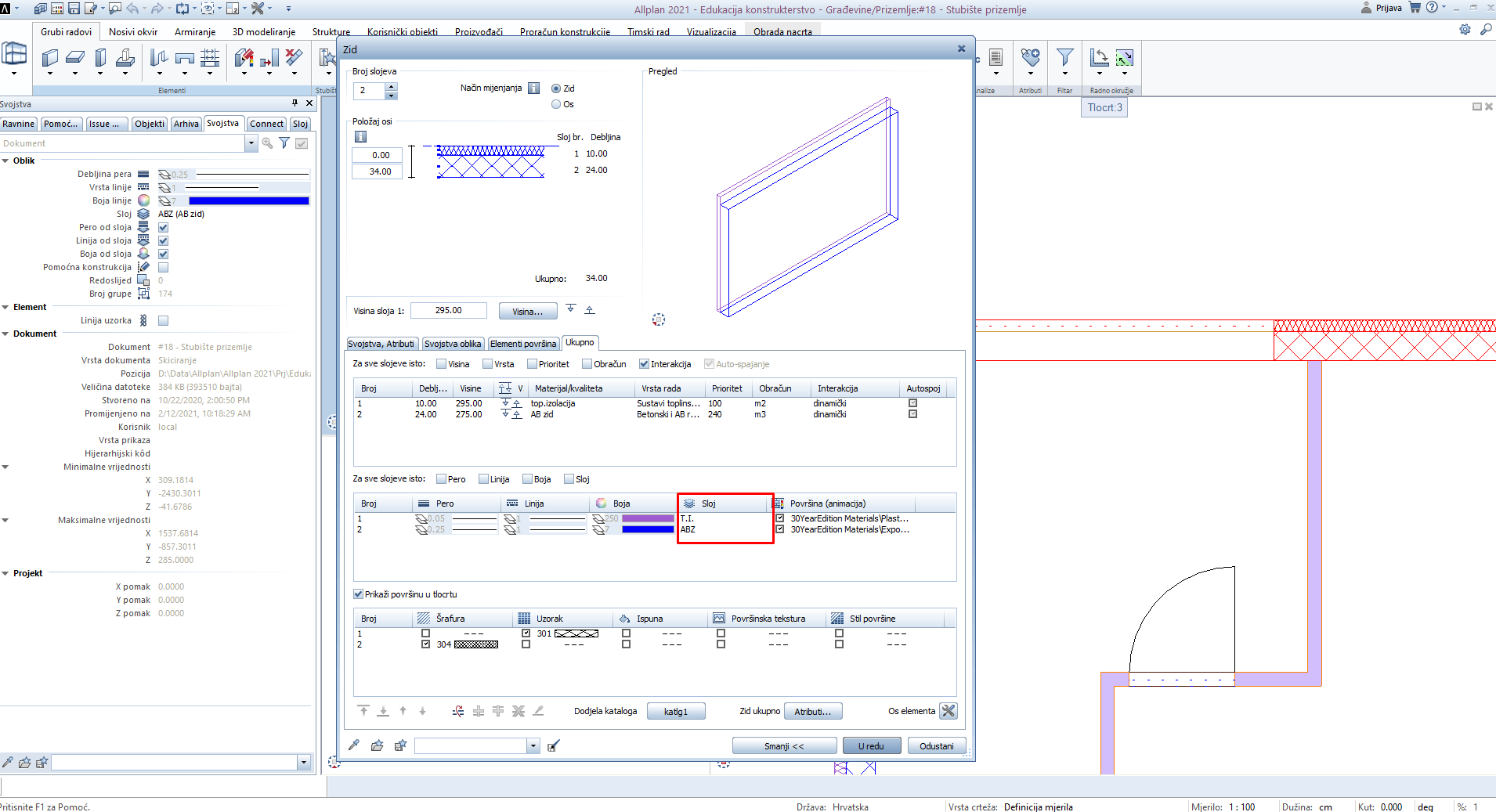

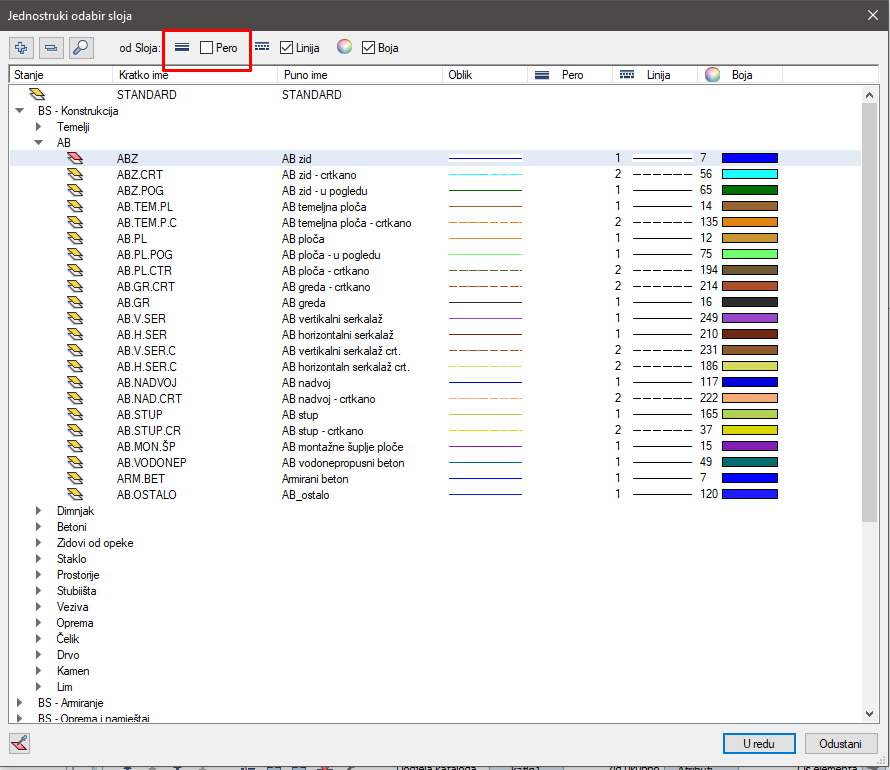

Otvoriti postavke zida, otvoriti odabir sloja te isključiti opciju odabira pera kako bi se iz sloja preuzela odgovarajuća debljina linije.

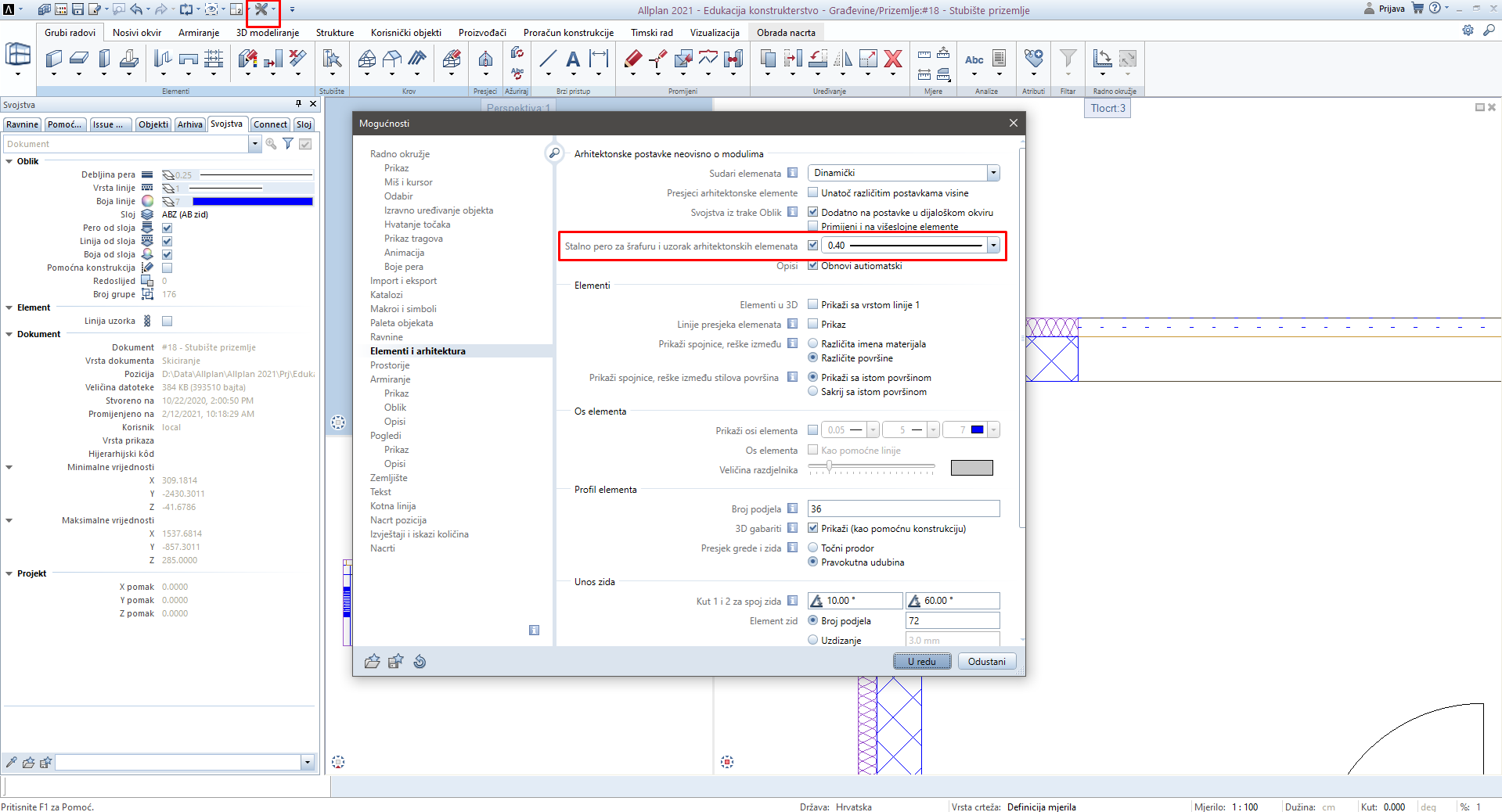

Otvoriti Mogućnosti i omogućiti postavku Stalnog pera za šrafuru i uzorak arhitektonskih elemenata. Odabrati željenu debljinu linija i kliknuti U redu.

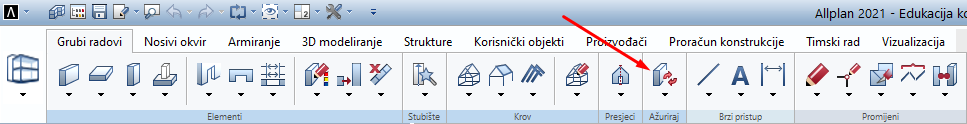

Nakon toga potrebno je ažurirati Vaš 3D model kako bi se primjenile sve izmjene koje ste definirali u Mogućnostima:

2. korak:

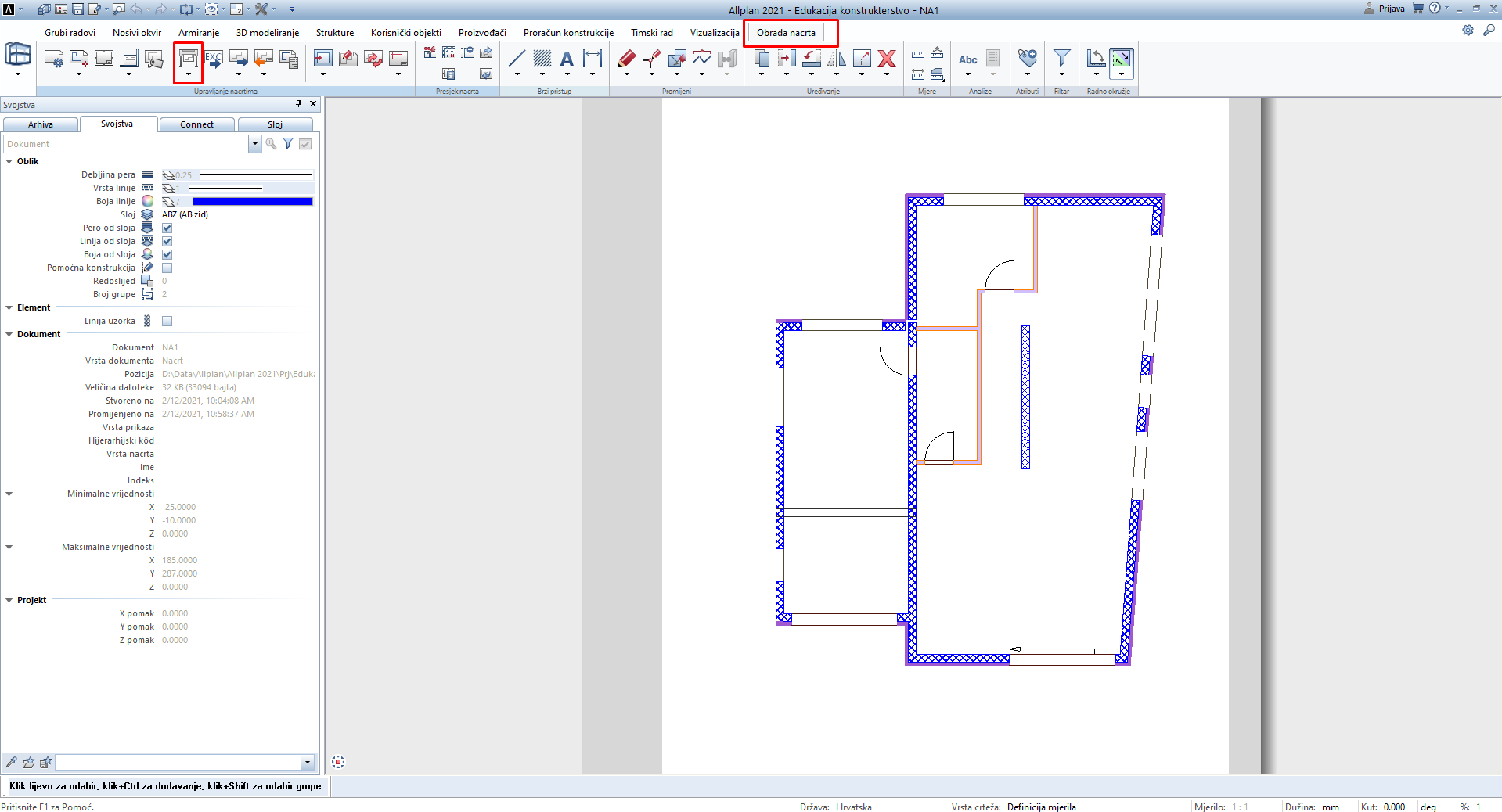

U kartici Obrada nacrta kliknuti naredbu Plotanje nacrta kako biste pristupili dodatnim mogućnostima.

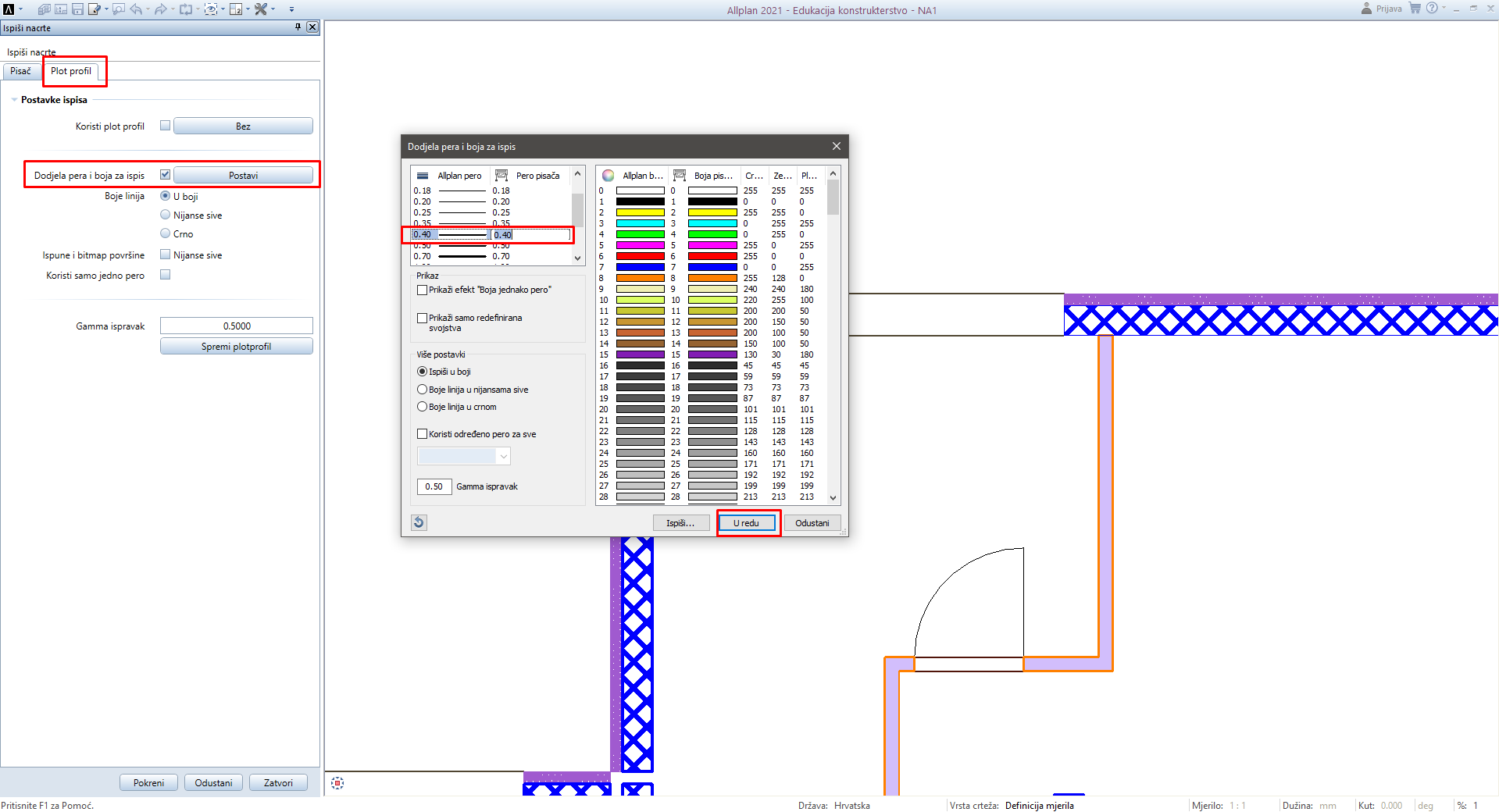

Odabrati karticu Plot profil te odabrati postavke dodjele pera i boja za ispis. U postavkama se prikazuju debljina Allplan pera te usporedno debljina pera pisača. U peru pisača možete postaviti željenu debljinu pera za ispis za svaku od stavki posebno, a s desne strane možete odabrati za svaku od boja njen prikaz na papiru.

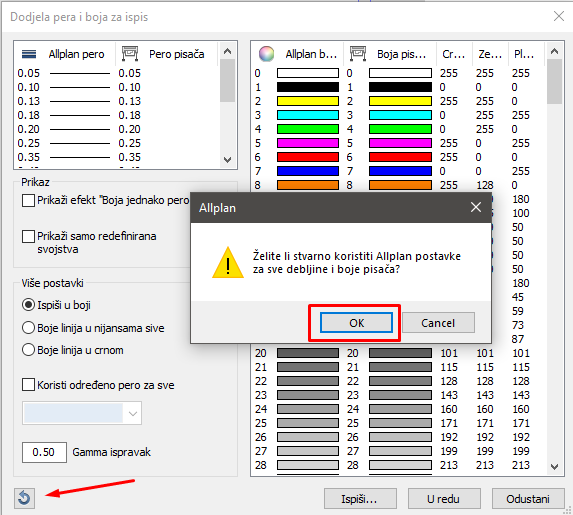

*U 2. koraku možete postaviti Allplan postavke za sve debljine i boje pisača, koje izjednačavaju Allplan pero i pero pisača, klikom na ikonu za osvježavanje postavki.

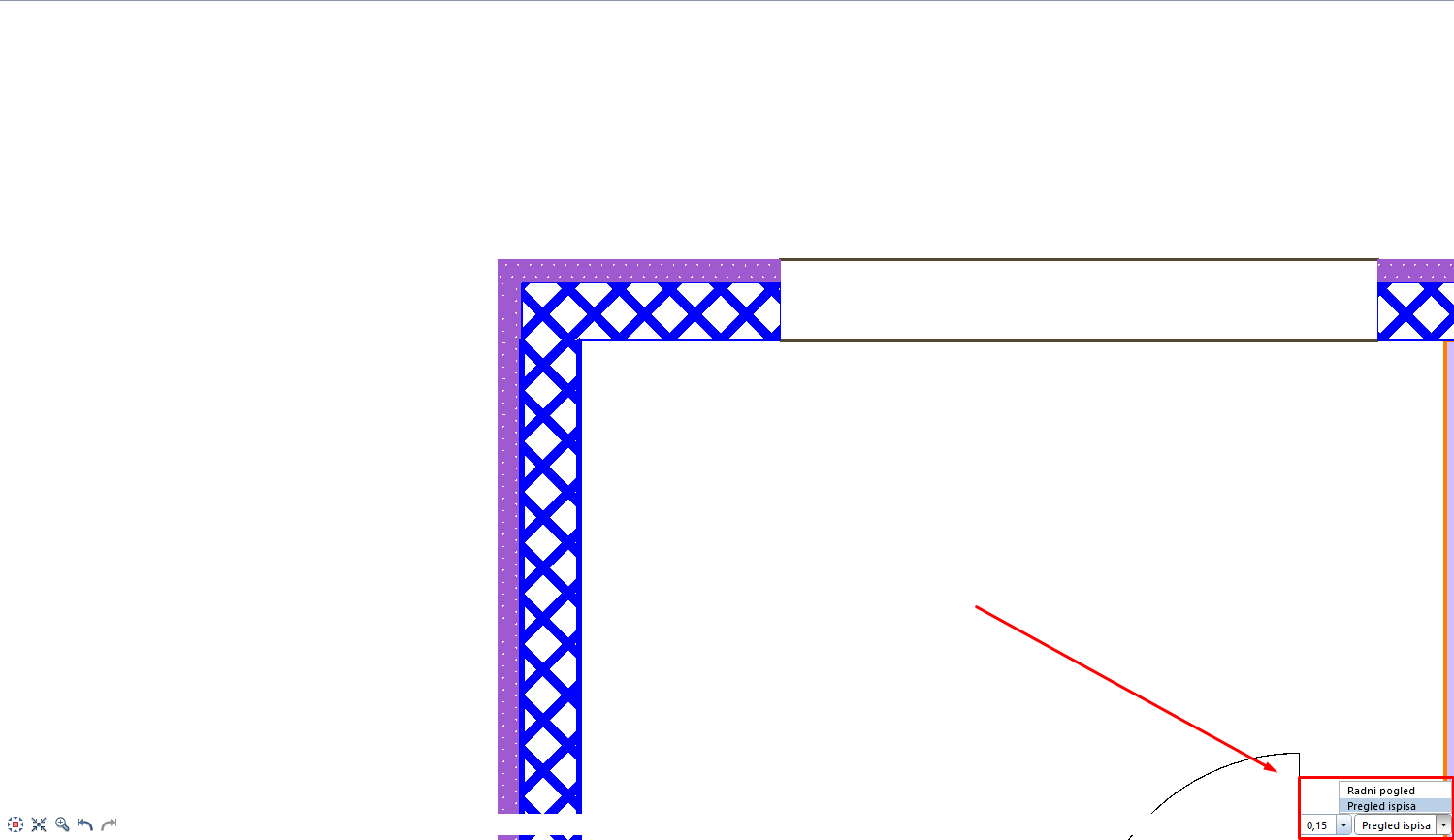

U donjem desnom uglu možete brzo promijeniti stanje nacrta u pregled ispisa kako biste vidjeli kako će vaši elementi izgledati na papiru:

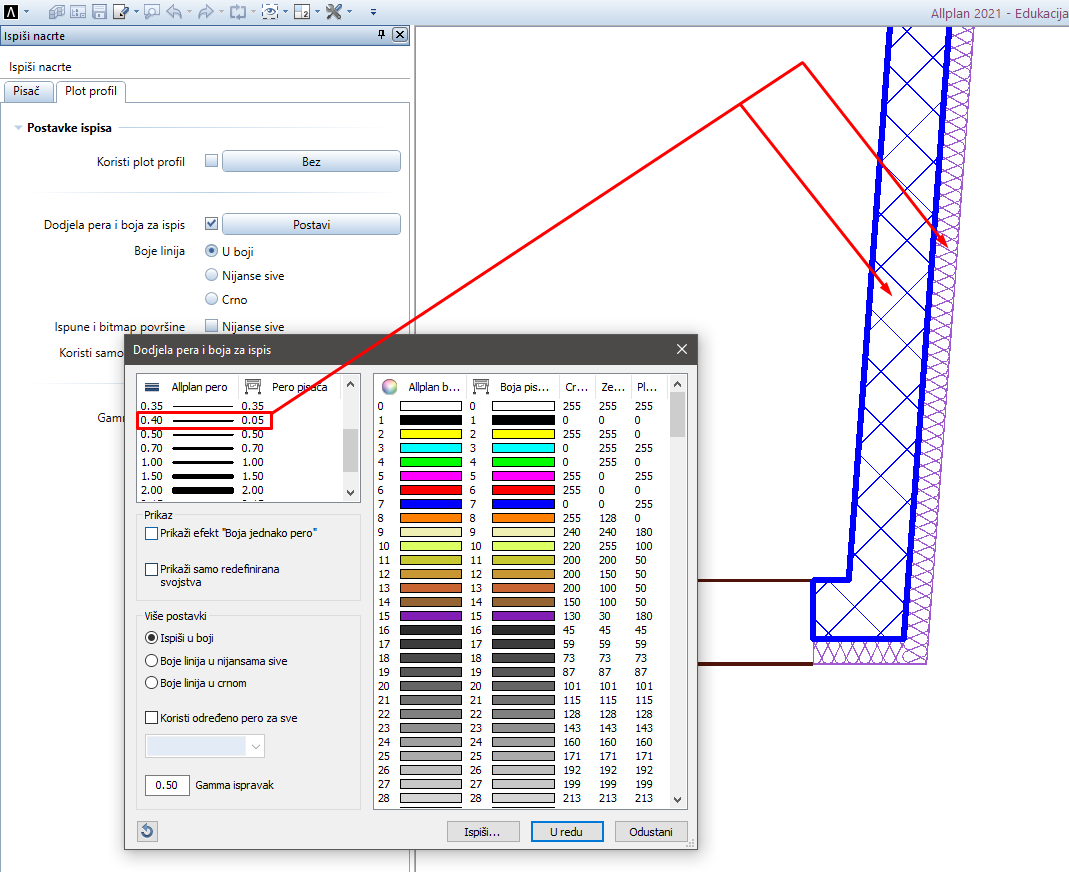

Ukoliko dobro postavite Vaše debljine linija kao u primjeru ispod, pregled ispisa bi trebao poprimiti stvarne debljine na papiru:Pošto smo ostavili stalno pero za uzorak i šrafuru na 0,40 te ga naknadno promijenili na 0,05 u postavkama za print, možete vidjeti da se linije šrafura i uzoraka sad prikazuju tanko, a debljina vanjske linije zida je 0,25 kako je zadana prema postavkama sloja definiranog u postavkama zida.
